皆さんこんにちは。
山口県岩国市を拠点に、全国で商業施設や学校・工場などで保温・板金工事を手掛けている沢井保温工業株式会社です。
ダクト工事の仕様書を確認する際に、「アングルフランジ工法とは具体的にどんな特徴があるのか」「主流の共板フランジ工法と何が違うのか」など、疑問や不安を抱えている人もいるでしょう。どちらの工法も空調設備には欠かせない接続方法ですが、耐久性やコスト、適した使用シーンには明確な違いがあります。
この記事では、アングルフランジ工法の基本的な仕組みから、他工法との比較、そして設備の性能を最大限に引き出すために不可欠な保温メンテナンスの重要性について解説します。現場の設計担当者や施設管理者はもちろん、長持ちする設備づくりを目指したい方は、ぜひ参考にしてみてください。
■アングルフランジ工法ダクトとは？

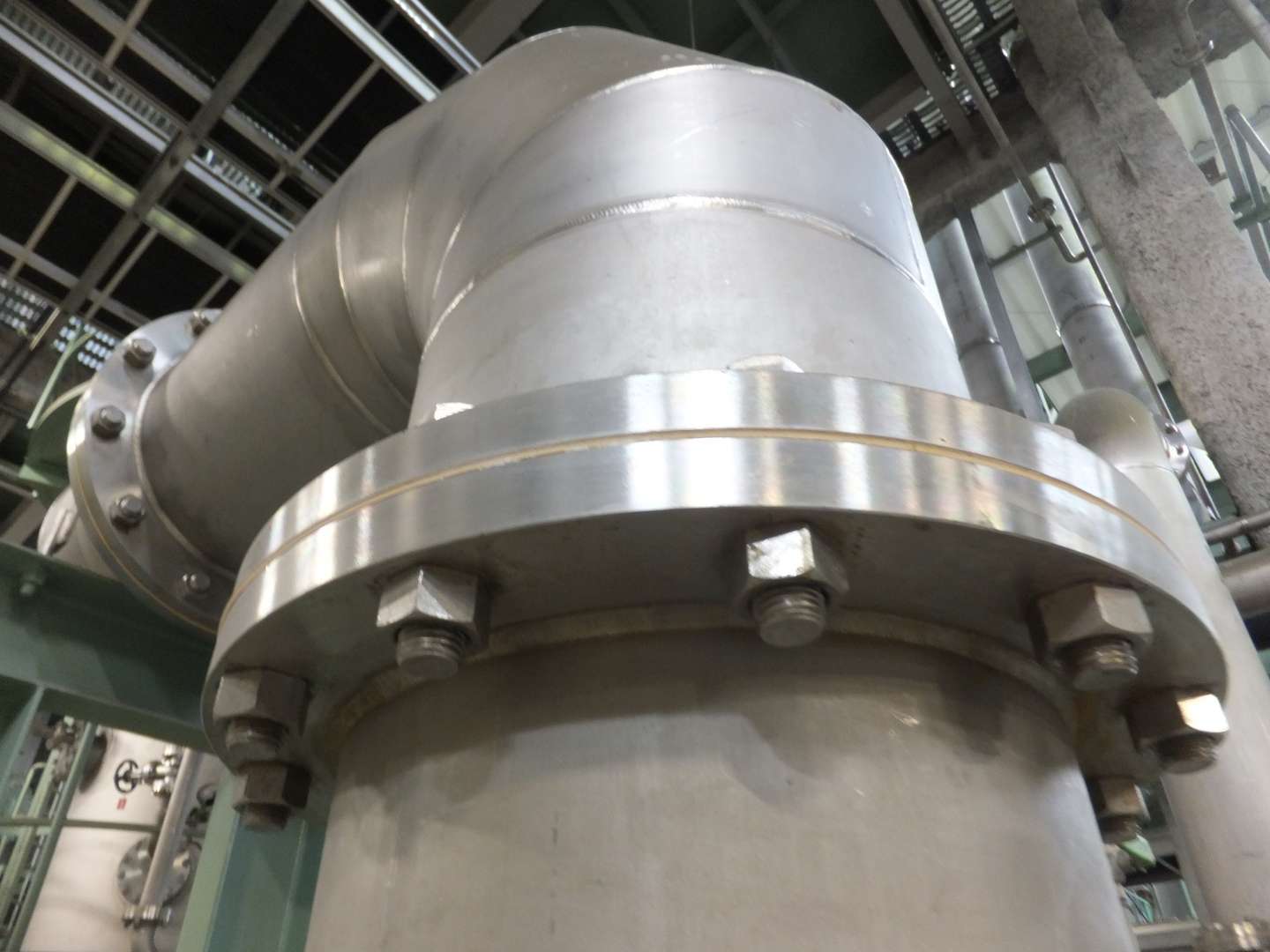

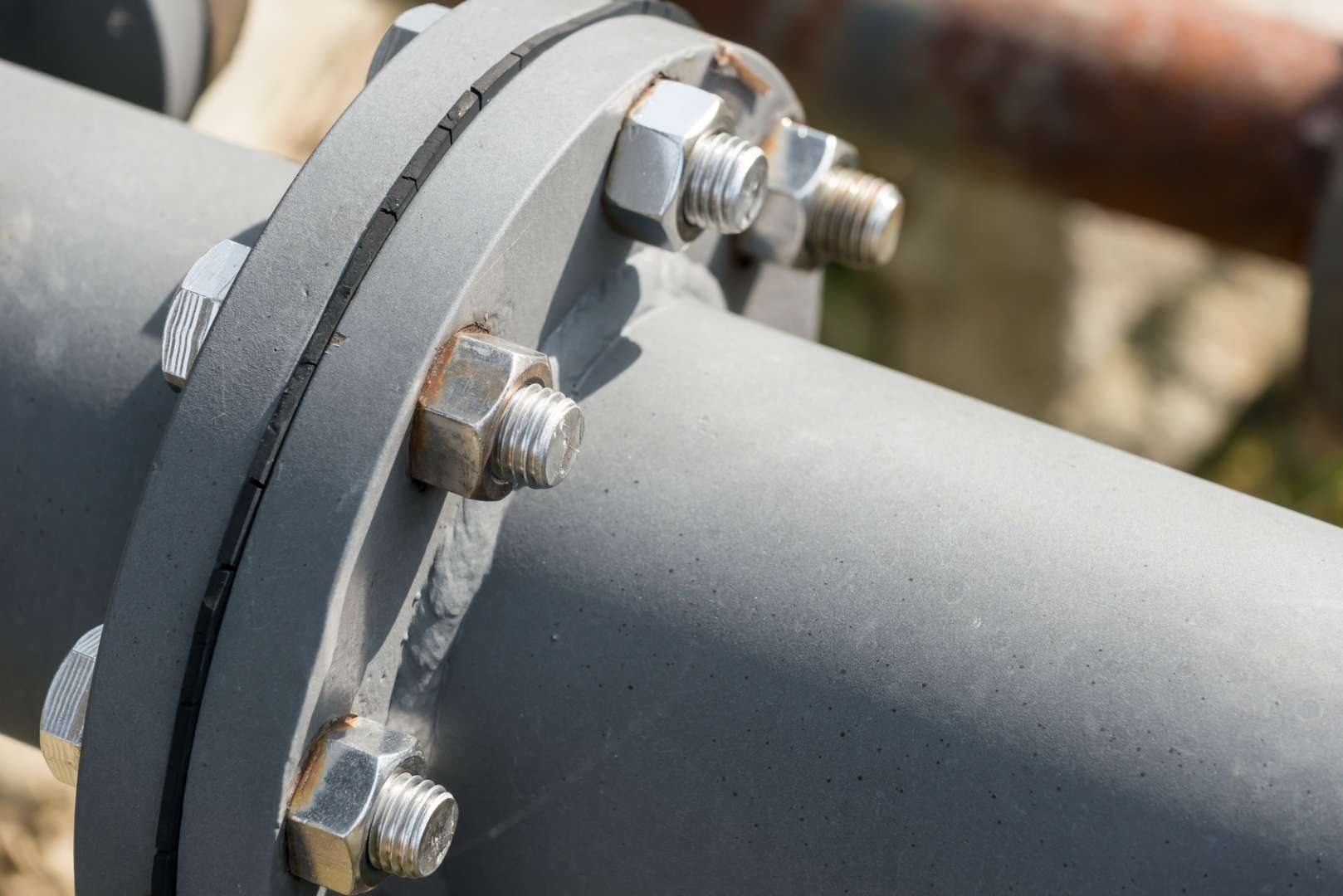

アングルフランジ工法は、ダクト本体と部品を一体化させる接続方法です。厚みのある鉄板をL字型に加工したアングル鋼という部材を、ダクトの端に溶接して取り付けます。ボルトとナットで締め付けて固定するため、接合部が非常に安定します。空調設備の中でも、特に壊れにくさが求められる場所で使われる、信頼性の高い工法です。
・L字鋼による強固な接続構造
この工法の最大の特徴は、接続部分の厚みと圧倒的な重厚感にあります。一般的な薄い板を折り曲げて作るフランジとは異なり、分厚い鋼材を直接取り付けるため、接合部の歪みがほとんど発生しません。現場ではコーナー部分の隙間を専用のパテなどで埋め、気密性（空気が漏れない性能）を徹底的に高めます。部材のサイズに合わせてボルトの数を増やし、ガッチリと一体化させることが可能です。
・大風量や高圧に耐えうる剛性

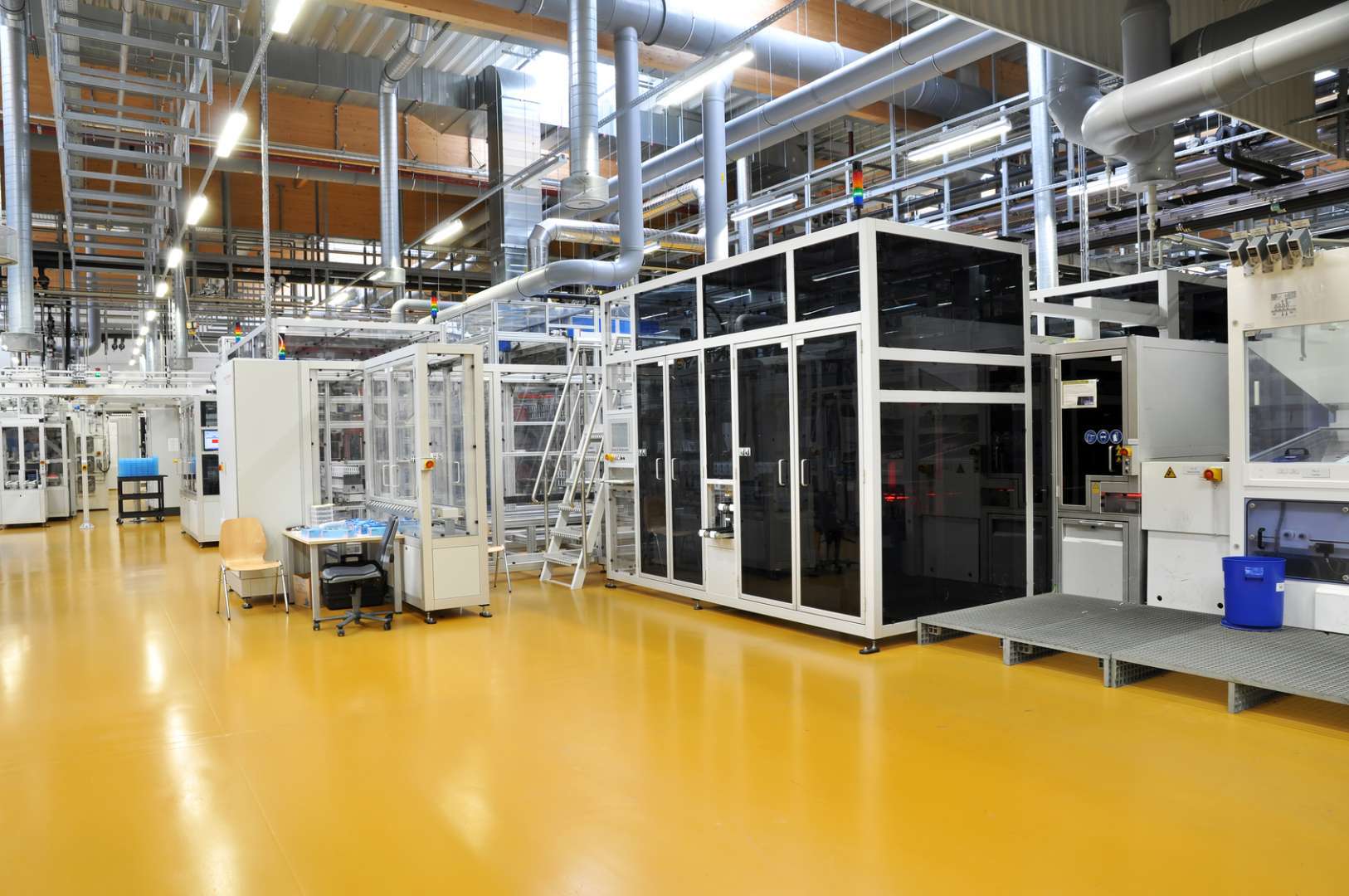

建物内の空気を運ぶ際、大きな風圧がかかる排煙ダクトや、高圧の換気システムに最適です。例えば、大型施設の厨房や工場など、一度に大量の空気を動かす設備では、ダクト自体が強い振動に耐える剛性（変形しにくさ）が求められます。リベット止めやビス固定よりも頑丈で隙間ができにくいため、厳しい設計仕様が求められる現場でも、長期間にわたって安全かつ確実に空気を運び続けることができます。
■共板フランジ工法との使い分け
ダクト工事には、現在の主流である共板フランジ工法とアングルフランジ工法の2種類があります。共板工法はダクトの端を機械で直接折り曲げてつなぎ合わせるため、スピードを重視する現場に向いています。一方、別部材のアングル鋼を溶接して取り付けるアングルフランジ工法は、手間はかかりますが強度が必要な場所で欠かせません。
・製作コストと施工性の違い
工場での製作段階から大きな差があります。共板工法は機械で自動的に加工できるため、製作コストを抑えられるメリットがあります。対して、アングルフランジ工法は、鉄のアングル枠をダクトのサイズに合わせてカットし、職人が溶接で固定する作業が必要です。材料費や加工の手間は増えますが、現場での接続作業はボルトとナットを締めるだけで完了するため、非常に頑丈で確実な接合が可能です。
・現場条件に合わせた工法選定
建物の用途や空気の圧力に合わせて工法を選びます。一般的なオフィスの空調など、風圧が弱い低圧ダクトでは共板工法がよく使われます。しかし、火災時に煙を強力に吸い出す排煙ダクトや、気密性が欠かせない高圧の設備では、アングルフランジ工法が標準の設計仕様書で指定されるのが一般的です。ダクトの板厚が厚い場合や、横幅である長辺のサイズが大きく、歪みやたわみ（曲がり）が発生しやすい部分を補強したい際にもこの工法が選ばれます。
■断熱・保温でダクトの性能維持
せっかく強固なアングルフランジ工法でダクトを設置しても、そのままでは性能を100パーセント発揮できません。ダクトの中を通る空気と室内の温度差によって、熱が逃げたり結露が発生したりするからです。建物の空調設備を長く安全に使い続けるためには、ダクトの周りを専用の資材で包む保温工事がセットで必要になります。
・結露を防止する適切な保温材

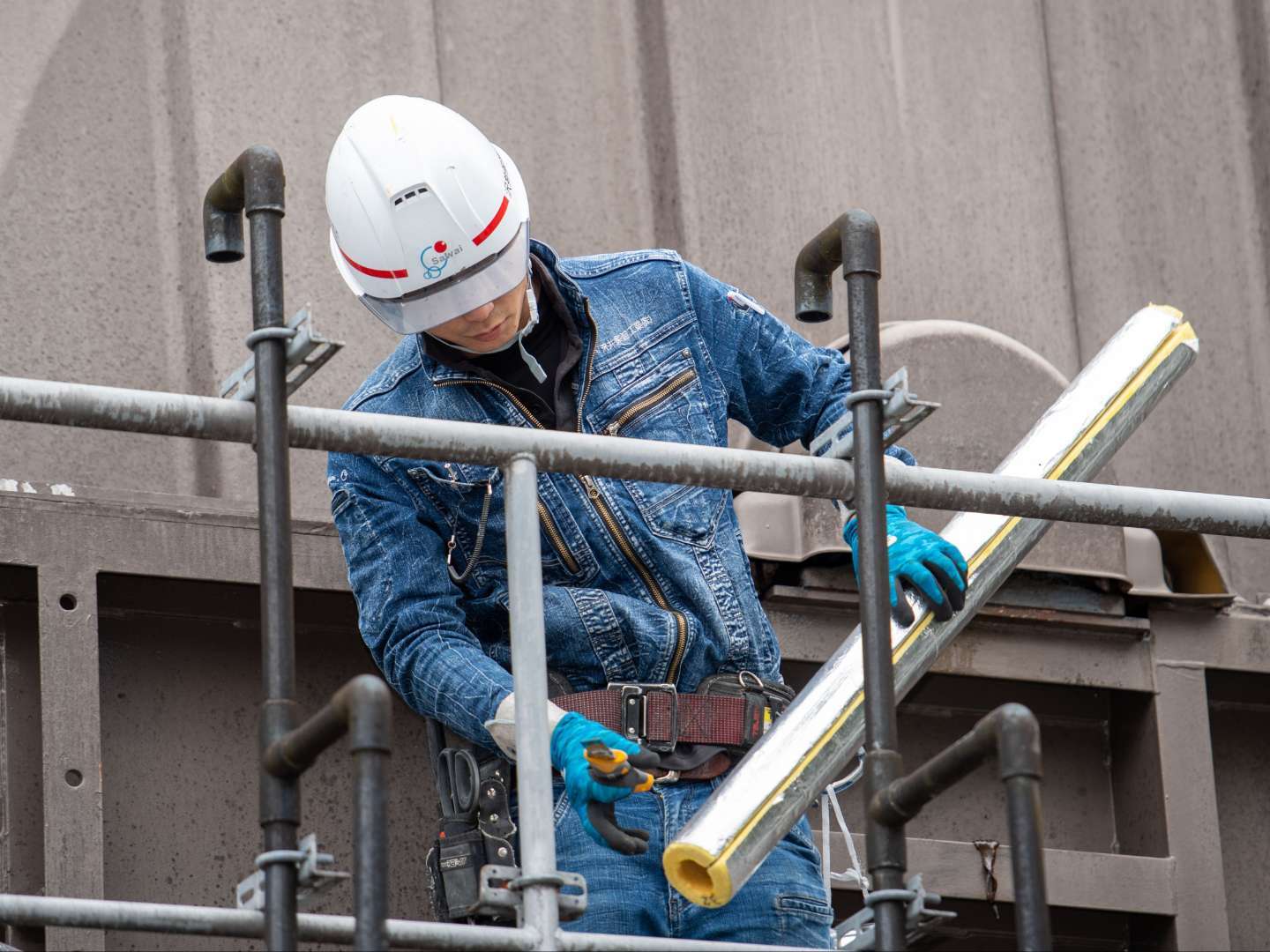

冷たい飲み物を入れたコップに水滴がつくように、ダクトも冷房時には表面に結露が発生しやすくなります。これを放置すると、天井裏のシミやカビの原因になるだけでなく、ダクト自体のサビを早めてしまいます。グラスウールなどの保温材を隙間なく巻きつけることで、温度変化の影響を抑え、送風機などの機器への負担を減らしながら、室内の空気を快適な状態に保ちます。
・板金カバーで守る長期耐久性

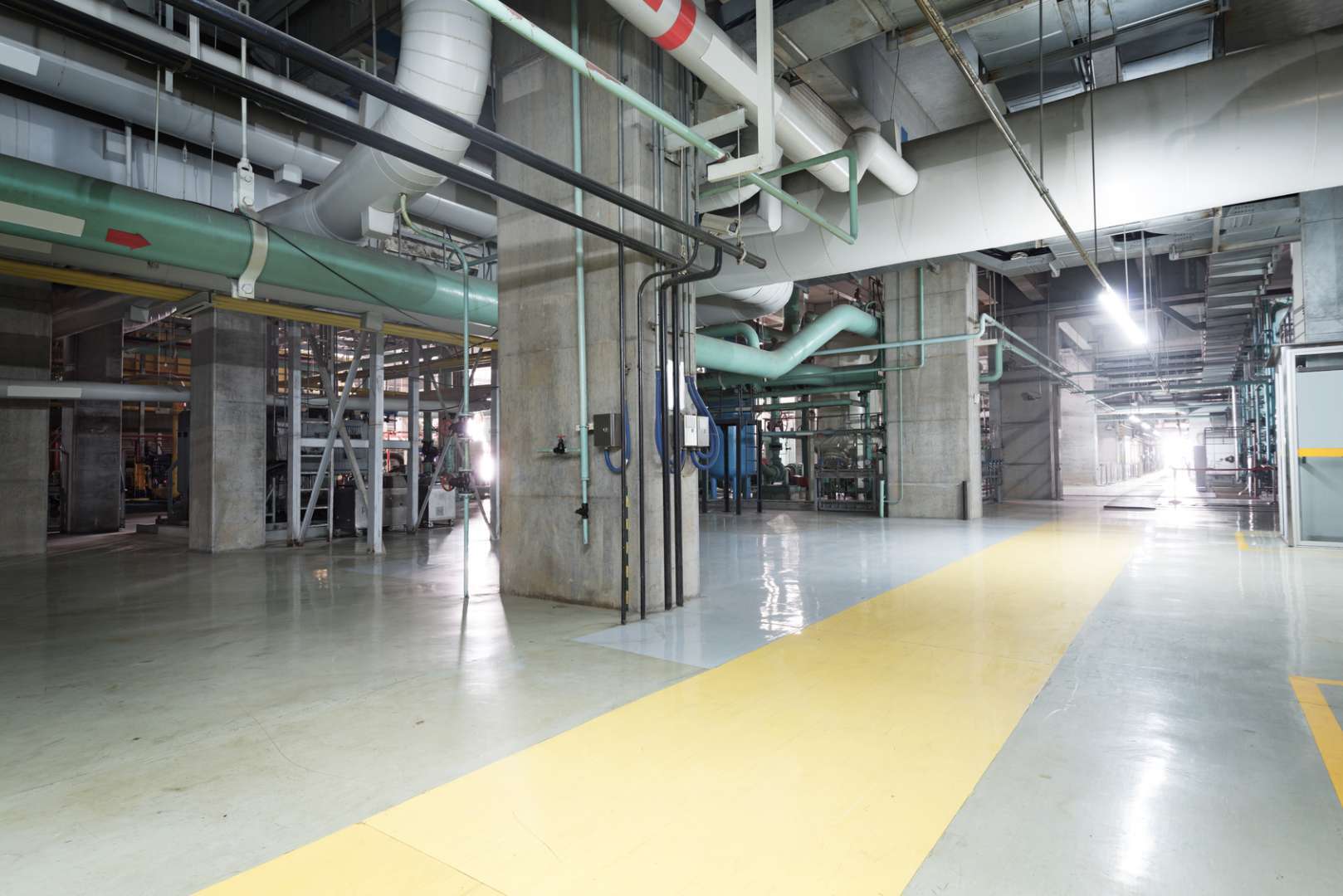

保温材は柔らかくデリケートな素材のため、湿気や日光、外部からの衝撃に弱く、そのままでは劣化しやすいのが弱点です。そこで、ステンレスやカラー鉄板などの板金で作ったカバー（外装材）を取り付けて保護します。特に屋外や清掃作業が必要な現場、大型の配管が並ぶ機械室などでは、この板金工事がダクトの寿命を大きく伸ばします。見た目も美しくなり、日々のメンテナンスもより安全に行えるようになります。
■ 失敗しない工事業者選びポイント
アングルフランジ工法のダクトは、溶接や部材の加工に高度な技術が求められます。そのため、自社で製作工場を持ち、設計から施工まで一貫して対応できる会社を選ぶのがポイントです。自社工場があれば、現場のサイズに合わせた微調整や急な仕様変更にもスムーズに対応でき、工事の遅れを防ぐことができます。
また、建物の安全を守るためには、公共工事などの標準仕様書（工事のルールブック）を正しく理解し、適切な板厚やボルトの数で施工しているかどうかも重要です。さらに、ダクトは設置して終わりではありません。数年後の清掃やメンテナンス、さらに熱を逃がさないための保温工事まで見据えた提案ができる会社は、結果的にトータルの維持コストを抑えることにつながります。
最後に、現場での挨拶や清掃といった基本が徹底されているか、作業員一人ひとりが安全を意識して工具を扱っているかといった点も、信頼できる業者を見極める大きな判断材料になります。確かな技術力と丁寧な対応を兼ね備えたパートナーを選ぶことで、空調設備の性能を最大限に引き出し、快適な室内環境を長期間維持することが可能になります。
■ まとめ
アングルフランジ工法は、高い強度と気密性が求められる現場で欠かせない信頼の工法です。共板フランジ工法に比べて製作に手間はかかりますが、大風量や高圧がかかる排煙設備などでは、その剛性が大きな安心感を生みます。
また、ダクトの性能を最大限に発揮させるためには、施工後の保温工事や板金保護が極めて重要です。結露防止や熱損失の低減を徹底することで、設備全体の寿命を延ばし、長期的なコスト削減にもつながります。
自社で加工から施工、さらには断熱メンテナンスまでトータルで相談できる業者を選ぶことが、快適な空調環境を維持するための近道です。構造と保護の両面にこだわり、安全で効率的な設備運用を目指しましょう。
■高品質な保温工事なら「沢井保温工業」にご相談ください！
沢井保温工業株式会社は、山口県岩国市を拠点に全国のプラントや商業施設、公共施設などの保温工事を支えてきた専門会社です。現場の声を熟知したプロ集団として、建物の用途や環境に合わせた最適な空気の流れと、エネルギー効率を最大化する施工をご提供しています。
当社は最新設備を備えた自社工場を保有しており、今回ご紹介したアングルフランジ工法などの高度な板金加工から現場施工まで、一貫して対応できる点が最大の特長です。単にダクトを設置するだけでなく、その後の結露防止や熱損失を防ぐ「保温・板金工事」までトータルでプランニング。
品質にこだわる精密な加工と、平均年齢30歳の若手チームによる機動力を活かし、大規模な工場から複雑な厨房設備まで、納期を守りながら高品質な仕上がりをお約束します。実際の現場でも、仕上がりの美しさと丁寧な挨拶・清掃、そして確かな気密性において、多くのお客様から厚い信頼をいただいております。
沢井保温工業は「仕事の評価は次の仕事を受けたときに決まる」という信念のもと、施工後のアフターフォローやメンテナンスのご相談にも誠実に対応いたします。担当者が現場調査から施工管理まで一括してサポートするため、工期の調整や技術的なご要望にも柔軟にお応えすることが可能です。
「特殊な板金を製作したい」「結露がひどいので改善してほしい」といった具体的なお悩みから、お見積り依頼まで、まずはメールやお電話でお気軽にお問い合わせください。専門のスタッフが丁寧に対応させていただきます。
確かな技術と若さ溢れるエネルギーで、お客様の大切な設備を守り、快適な環境づくりを沢井保温工業が全力でお手伝いします。
